- 時間：2021-12-07 14:17:01
- 來源：本站
- 瀏覽次數：967

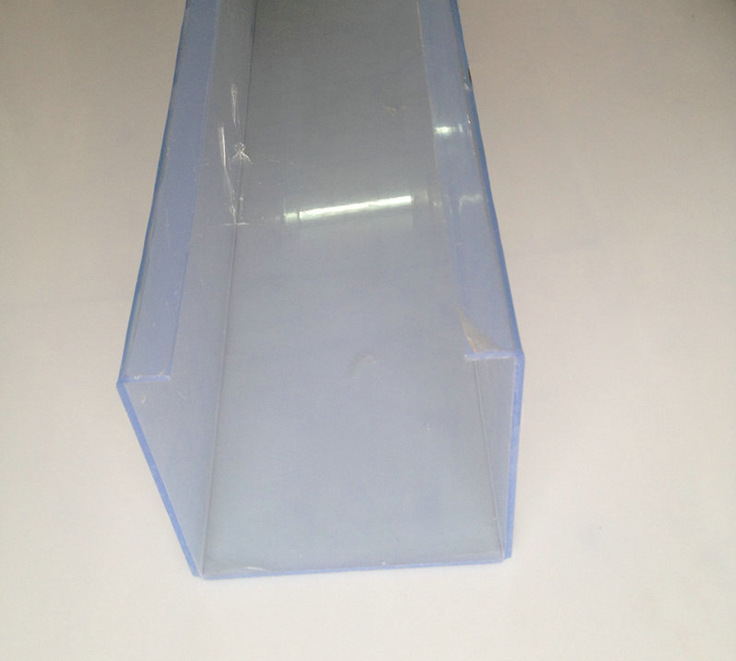

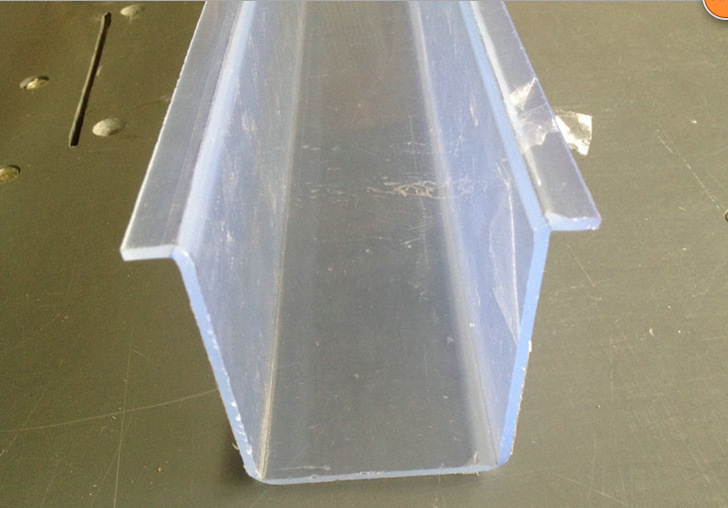

PC板折彎，又叫PC班熱壓成型，是根據PC班熱塑特性，將其加熱到一定溫度，軟化后發生塑性變形。
PC班耐熱性并不高，只要將其加熱到一定溫度就能折彎。亞克力最高連續使用溫度隨工作條件不同在140℃-160℃之間改變，熱變形溫度約為130℃（1.18MPa），維卡軟化點約135℃。
????? 加熱PC板設備一般有兩種：一種是工業用電熱絲，另一種是廚具用烤箱。電熱絲可以將PC班沿著某條直線加熱（針對線），把要折彎亞PC板放在電熱絲上方，加熱位置達到軟化點96°后，就沿著這條加熱軟化直線位置折彎，折彎后亞克力冷卻定型時間大概需要20秒，如果要快速冷卻可以噴冷氣或者噴涼水（絕不能噴白電油或者酒精，不然PC板會爆裂）。另一種就是烤箱加熱折彎了，這種折彎是使PC平板發生曲面變化（針對面），先將PC平板放進烤箱內，在烤箱內整體加熱一段時間后，達到亞克力軟化溫度130°，將軟化的整塊PC板取出，放到預先做好的母模具上，然后用公模具壓住，等大概冷卻30秒之后，就可以松開模具，取出已經變形的PC板，就完成整個烤彎過程了。
???? PC板比較脆，不能冷軋折彎，冷彎就斷裂，只能是加熱折彎。加熱折彎成型要注意控制好加熱溫度，加熱溫度未達到軟化點就強行折彎，往往會折斷PC板；而PC板加熱時間過長溫度過高，PC板就會起泡（溫度過高，材質發生變化，內部開始熔化，外部氣體進入板材內部），起泡的PC板很影響美觀，如果嚴重起泡則整個產品會報廢。所以折彎這道工序一般由熟手工人來完成。
???? 另外PC板折彎跟板材材質有關，澆鑄型亞克力比較難折彎，擠出型PC板容易折彎。與澆鑄板相比，擠出板分子量較低，機械性能稍弱，這一特點有利于折彎和熱成型加工，在處理尺寸較大的板材時，有利于快速真空吸塑成型。
???? PC板折彎是PC板加工生產中必不可少的一個工序，作為生產加個廠，應該根據產品具體要求，綜合考慮選用哪種材質，控制好加熱溫度，才能生產出沒有起泡、尺寸標準的PC板產品！
上一篇：PC板吸塑的組成
下一篇：PC板印刷有哪幾種工藝
